smt貼片加工首件檢驗步驟有哪些內容？從0到1的質量防線

SMT貼片加工首件檢驗聚焦三大維度：一是物理層面，檢查元件貼裝精度與極性；二是焊接質量，觀察錫膏融化后的爬升高度與潤濕角；三是電氣性能，通過在線測試儀（ICT）快速定位開短路；對于高密度板還需X-Ray抽檢BGA焊球，確保批量生產前的可靠性，那么smt貼片加工首件檢驗步驟有哪些內容呢？

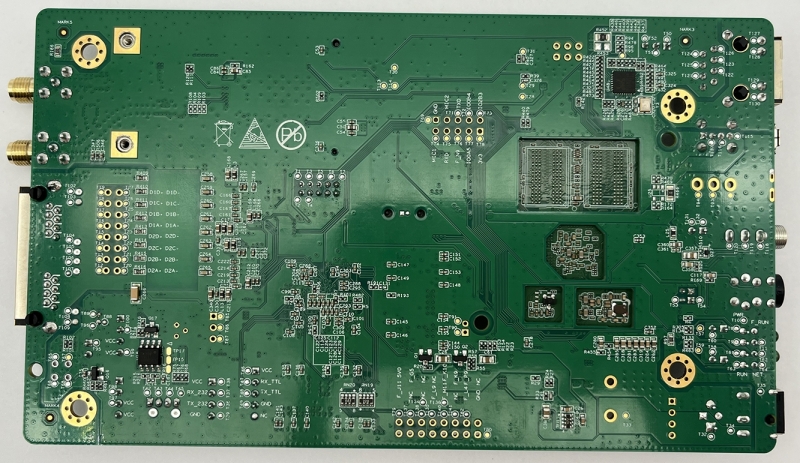

smt貼片加工首件檢驗圖

一、SMT貼片加工首件檢驗的詳細步驟

① 生產前準備工作檢查

在進行SMT貼片加工首件檢驗之前，需要對生產前的各項準備工作進行仔細檢查。這包括對生產文件的審核、物料的確認以及設備狀態的檢查等方面。

1. 生產文件審核：生產文件是SMT貼片加工的重要依據，其準確性和完整性直接影響產品質量，因此首件檢驗人員首先要對生產文件進行認真審核。生產文件通常包括PCB設計文件、BOM（物料清單）、工藝指導書等。

審核PCB設計文件時，要檢查PCB的尺寸、形狀是否與設計要求一致，焊盤的位置、大小以及間距是否符合標準，元器件的封裝形式是否正確等，如若PCB設計文件中焊盤間距過小，在貼片過程中可能會導致元件引腳短路。

對于BOM要仔細核對物料的規格、型號、數量等信息，確保與實際生產需求相符，同時檢查工藝指導書中規定的各項工藝參數，如錫膏印刷的刮刀速度、壓力，貼片的貼裝壓力、高度，回流焊接的溫度曲線等是否合理。任何一項生產文件出現錯誤或不完整，都可能在生產過程中引發質量問題。

2. 物料確認：物料的質量和正確性是保證SMT貼片加工質量的基礎。在首件檢驗前，要對所使用的物料進行嚴格確認。首先，檢查物料的外觀是否有損壞、變形、氧化等缺陷，如對于貼片電阻、電容等元件，要觀察其表面是否有劃痕、裂紋，引腳是否有彎曲、生銹等情況。

其次核對物料的規格、型號是否與BOM一致。這需要仔細查看物料的標簽、說明書等標識信息，確保無誤，同時對于一些關鍵物料，如集成電路芯片等，可能還需要進行必要的電氣性能測試，以驗證其是否符合質量要求，此外還要確認物料的數量是否滿足生產需求，避免因物料短缺而影響生產進度。

在實際生產中因物料錯用或質量問題，導致的產品質量事故屢見不鮮，如將錯誤型號的電容貼裝到電路板上，可能會導致電路性能不穩定，甚至引發短路故障，因此物料確認環節必須嚴格、細致，確保萬無一失。

3. 設備狀態檢查：SMT貼片加工設備的性能和狀態直接關系到產品的加工精度和質量。在首件檢驗前，要對設備進行全面檢查。檢查設備的外觀是否有損壞，各部件連接是否牢固。對于錫膏印刷機，要檢查刮刀的磨損情況，確保刮刀刃口平整、鋒利，無缺口或變形，同時檢查鋼網的清潔度和網孔是否堵塞，鋼網的張力是否符合要求。

若鋼網張力不足，可能會導致錫膏印刷不均勻，影響焊接質量。對于貼片機，要檢查吸嘴的磨損程度，吸嘴是否有堵塞或變形，確保吸嘴能夠準確地拾取和放置元件。

還要檢查貼片機的運動部件，如導軌、絲桿等是否潤滑良好，運動是否順暢，此外還要確認設備的各項參數設置是否正確，如貼裝速度、精度、壓力等，如貼片機的貼裝精度設置不準確，可能會導致元件貼裝位置偏差過大，超出允許范圍。

對于回流焊機要檢查加熱模塊是否正常工作，溫度傳感器是否準確，傳送帶的運行是否平穩，同時要根據工藝要求，檢查回流焊接的溫度曲線是否正確設置。若溫度曲線設置不合理，可能會出現元件虛焊、焊錫過多或過少等焊接缺陷。只有確保設備處于良好的運行狀態，才能為SMT貼片加工的質量提供有力保障。

② 錫膏印刷首件檢驗

錫膏印刷是SMT貼片加工的第一道工序，其印刷質量直接影響后續的貼片和焊接效果，因此錫膏印刷首件檢驗是首件檢驗中的重要環節。

1. 錫膏印刷外觀檢查：首先對錫膏印刷的外觀進行檢查。觀察PCB板上錫膏的印刷形狀是否完整，是否覆蓋了所有的焊盤，錫膏邊緣是否整齊、清晰，有無錫膏坍塌、橋接等現象。對于細間距的焊盤，要特別注意錫膏是否印刷到相鄰焊盤之間，造成短路隱患。

如在檢查一塊手機主板的錫膏印刷時，發現部分細間距焊盤之間有錫膏橋接現象，這可能是由于鋼網開口設計不合理或印刷過程中刮刀壓力過大導致的。如果不及時發現并解決這個問題，在后續貼片和焊接后，很可能會造成電路短路，使手機主板無法正常工作。

2. 錫膏印刷厚度測量：錫膏印刷厚度是影響焊接質量的關鍵因素之一。使用專業的錫膏厚度測量儀器，如錫膏測厚儀，對印刷后的錫膏厚度進行測量，一般錫膏印刷厚度應符合工藝要求的公差范圍，通常為±10μm左右。在不同位置選取多個測量點，如PCB板的四個角、中心以及邊緣等部位，確保測量結果具有代表性。

如果錫膏印刷厚度過厚，可能會導致焊接時出現焊錫過多、短路等問題；而印刷厚度過薄，則可能會引起虛焊、焊接強度不足等缺陷，如在某電子產品的生產中，由于錫膏測厚儀出現故障未及時發現，導致一段時間內錫膏印刷厚度普遍偏薄，在后續的產品檢測中發現大量虛焊問題，嚴重影響了產品質量和生產進度，因此定期校準和維護錫膏厚度測量儀器，確保其測量準確性至關重要。

3. 錫膏印刷偏移檢查：檢查錫膏印刷位置是否與PCB焊盤位置對準，有無偏移現象。通常使用帶有光學放大功能的設備，如顯微鏡或AOI（自動光學檢測）設備進行檢查。測量錫膏圖形與焊盤之間的偏移量，一般要求偏移量在±0.05mm以內。

如果錫膏印刷偏移過大，在貼片時元件引腳可能無法準確地與焊盤上的錫膏接觸，從而導致焊接不良，如在生產一款智能手表的電路板時，發現部分電路板上的錫膏印刷偏移超過了允許范圍，使得貼片后的部分元件引腳與焊盤的焊接面積減小，在產品進行可靠性測試時，這些焊點容易出現開路故障，影響了智能手表的正常使用，因此在錫膏印刷過程中，要嚴格控制印刷偏移量，確保錫膏印刷位置的準確性。

③ 元件貼裝首件檢驗

元件貼裝是SMT貼片加工的核心工序，元件貼裝的準確性和質量直接決定了產品的性能和可靠性，因此元件貼裝首件檢驗需要格外細致和嚴格。

1. 元件貼裝位置檢查：使用顯微鏡或AOI設備，檢查元件在PCB板上的貼裝位置是否正確。將實際貼裝位置與PCB設計文件中的元件位置進行對比，測量元件引腳與焊盤之間的偏移量。對于不同類型的元件，其允許的貼裝位置偏差有所不同，一般對于0402及以上封裝的元件，貼裝位置偏差應控制在±0.1mm以內。

對于0201等小型封裝元件，偏差要求更為嚴格，通常在±0.05mm以內，如在檢查一塊電腦主板的元件貼裝時，發現部分0201電容的貼裝位置偏差超過了允許范圍，這可能會影響電容的電氣性能，甚至導致電路故障，此外還要檢查元件是否有傾斜、翻轉等異常情況。如果元件傾斜或翻轉，可能會造成元件引腳與焊盤接觸不良，引發焊接缺陷。

2. 元件貼裝壓力檢查：元件貼裝壓力對貼裝質量也有重要影響。貼裝壓力過大，可能會導致元件損壞、引腳變形或PCB板受損；而壓力過小，則可能使元件貼裝不牢固，在后續焊接過程中出現移位等問題。使用專業的壓力測試設備，如壓力傳感器，測量貼片機在貼裝元件時施加的壓力，一般貼裝壓力應根據元件的類型、封裝形式以及PCB板的材質等因素進行合理調整，通常在0.5 - 2.0N之間。

在實際生產中，要定期對貼裝壓力進行檢測和校準，確保其符合工藝要求，如在生產一款汽車電子控制單元（ECU）的電路板時，由于貼片機的貼裝壓力設置不當，導致部分芯片的引腳在貼裝過程中變形，在后續的焊接和測試中，這些芯片出現了大量的電氣性能故障，嚴重影響了ECU的質量和可靠性，因此嚴格控制元件貼裝壓力是保證元件貼裝質量的重要措施之一。

3. 元件極性和型號檢查：對于有極性的元件，如二極管、電解電容、集成電路芯片等，要仔細檢查其極性是否正確。通過觀察元件上的極性標識（如二極管的陰極標識、電解電容的正負標識等），與PCB板上的極性標識進行對比，確保元件極性安裝正確。

如果極性裝反，可能會導致元件損壞，甚至引發整個電路的故障，如在一塊充電器電路板的生產中，由于操作人員疏忽，將一顆電解電容的極性裝反，在產品通電測試時，該電容瞬間爆炸，不僅損壞了電路板，還可能對使用者造成安全隱患，同時還要檢查元件的型號是否與BOM一致。

通過查看元件上的絲印標識，與BOM中的元件型號進行核對，確保無誤。在實際生產中因元件型號錯用，導致的產品質量問題也時有發生，如將低耐壓值的電容錯用在高電壓電路中，可能會導致電容擊穿，使產品無法正常工作，因此元件極性和型號檢查是元件貼裝首件檢驗中不可忽視的重要環節。

首件制作并非簡單的“打樣”，而是對SMT貼片加工全流程的“微縮復制”。從鋼網印刷到回流焊固化，每一步都需嚴格按照量產工藝執行，甚至需刻意放大某些參數波動，以暴露潛在風險。

4. 鋼網印刷：控制“錫膏量”的核心環節

錫膏印刷質量直接影響SMT貼片加工的焊接可靠性。首件制作中，需重點監控以下參數：

4.1 刮刀壓力：壓力過小會導致錫膏填充不足（印刷量偏少），壓力過大則可能刮傷鋼網（印刷量偏多）；

4.2 印刷速度：高速印刷（≥100mm/s）易導致錫膏拉尖，低速印刷（≤50mm/s）則效率低下，需根據鋼網厚度（通常0.1mm-0.15mm）調整至最佳值；

4.3 脫模速度：脫模過快可能導致元件焊盤錫膏殘留（連錫），脫模過慢則會降低生產效率，一般控制在0.3-0.5s。

某5G基站PCB板代工廠通過首件印刷的SPI（錫膏檢測）數據發現，某高頻板焊盤的錫膏量均值低于標準值15%，及時調整刮刀壓力后，避免了批量性虛焊問題。這表明：SPI檢測數據的實時分析，是SMT貼片加工首件印刷的關鍵工具。

5. 貼裝工序：“0.01mm級”的精度挑戰

SMT貼片加工的貼裝精度直接影響元件焊接后的電氣性能。首件貼裝需完成三項核心驗證：

5.1 吸嘴選型：根據元件尺寸選擇匹配的吸嘴（如0402元件用Φ0.8mm吸嘴，BGA用真空吸嘴），避免因吸嘴尺寸偏差導致貼裝偏移；

5.2 貼裝壓力：壓力過小會導致元件“飛件”（未貼裝到焊盤），壓力過大則可能壓傷PCB板（尤其是剛柔結合板）；

5.3 視覺定位：貼片機的視覺系統需校準，確保元件中心與焊盤中心的偏差≤±0.05mm（高端設備可達±0.02mm）。

2024年某手機攝像頭模組代工廠因貼裝機的視覺校準失效，導致首件中5%的CSP封裝芯片偏移，最終通過重新標定視覺系統才解決問題。這提醒我們：SMT貼片加工的貼裝精度，是設備精度與校準技術的綜合體現。

6. 回流焊：“溫度曲線”的精準復制

回流焊是SMT貼片加工的“質量決勝點”，其溫度曲線的合理性直接決定焊點的形成質量。首件回流焊需完成：

6.1 爐溫校準：使用爐溫測試儀（如KIC）監測各溫區溫度，確保與工藝文件中的曲線一致（如預熱區升溫速率1-2℃/s，回流區峰值溫度245-260℃）；

6.2 傳輸速度：傳送帶速度需與溫區長度匹配（如8溫區爐溫長度6m，速度通常設置為1.2-1.5m/min）；

6.3 氮氣保護：對于無鉛焊（SnAgCu）或高精密元件（如BGA），需控制爐內氧含量≤100ppm，避免焊點氧化。

某汽車電子PCB板制造商通過首件回流焊的X-Ray檢測發現，某功率MOS管的焊點空洞率高達25%（標準≤15%），最終通過調整回流焊的降溫速率（從3℃/s降至1.5℃/s）解決了問題。這說明：SMT貼片加工的回流焊工藝，需通過首件檢測不斷優化。

④ 回流焊接首件檢驗

回流焊接是SMT貼片加工中使元件與PCB板實現電氣連接和機械固定的關鍵工序，回流焊接的質量直接影響產品的可靠性，因此回流焊接首件檢驗對于確保產品質量至關重要。

1. 焊點外觀檢查：首先對回流焊接后的焊點外觀進行檢查。使用顯微鏡或AOI設備，觀察焊點的形狀是否飽滿、光滑，有無虛焊、短路、焊錫過多或過少等缺陷。一個良好的焊點應呈半月形，焊錫均勻地覆蓋在元件引腳和焊盤上，并且與引腳和焊盤之間形成良好的冶金結合。

如果焊點表面粗糙、有氣孔或裂紋，可能是焊接過程中溫度過高或時間過長導致的；而焊點不飽滿、虛焊，則可能是由于焊接溫度不足、錫膏質量問題或元件引腳與焊盤接觸不良等原因引起的，如在檢查一款藍牙耳機電路板的焊點時。

發現部分焊點表面有明顯的氣孔，這可能會降低焊點的機械強度和電氣性能，影響藍牙耳機的使用壽命，此外還要檢查焊點之間是否有橋接現象，特別是對于細間距的焊點，要格外注意。如果焊點橋接，會導致電路短路，使產品無法正常工作。

2. 焊點尺寸測量：使用專業的測量工具，如電子卡尺、顯微鏡測量軟件等，對焊點的尺寸進行測量。主要測量焊點的長度、寬度和高度等參數，并與工藝要求的標準尺寸進行對比。焊點尺寸過大或過小都可能影響焊接質量。如焊點尺寸過大可能會導致焊點之間的間距變小，增加短路的風險；而焊點尺寸過小，則可能會使焊接強度不足，容易出現開路故障。

一般焊點的尺寸應根據元件引腳的尺寸和焊盤的大小進行合理設計，并且在生產過程中要嚴格控制。在某電子產品的生產中，由于對焊點尺寸的控制不夠嚴格，導致部分焊點尺寸偏小，在產品進行振動測試時，這些焊點出現了開路現象，嚴重影響了產品的可靠性，因此準確測量和控制焊點尺寸是回流焊接首件檢驗的重要內容之一。

3. 溫度曲線驗證：回流焊接的溫度曲線是保證焊接質量的關鍵因素之一。使用溫度測試儀，對回流焊接過程中的溫度曲線進行測量和記錄，并與工藝設定的標準溫度曲線進行對比。溫度曲線應包括預熱區、恒溫區、回流區和冷卻區等階段，每個階段的溫度和時間都有嚴格的要求，預熱區的升溫速率一般控制在1 - 3℃/s，目的是使PCB板和元件均勻受熱。

同時讓錫膏中的助焊劑充分活化；恒溫區的溫度通常保持在150 - 180℃之間，持續時間為60 - 90秒，以確保錫膏中的溶劑充分揮發，避免焊膏氧化或坍塌；回流區的峰值溫度應根據錫膏的類型和元件的耐溫性進行合理設置，對于無鉛錫膏，峰值溫度一般在217 - 245℃之間，持續時間為30 - 60秒，這個階段要確保錫膏充分熔化并與元件引腳和焊盤形成良好的冶金結合。

冷卻區的冷卻速率一般控制在4 - 6℃/s，以優化焊點的微觀結構，降低虛焊風險。如果實際溫度曲線與標準溫度曲線偏差過大，可能會導致焊接缺陷的產生，如溫度曲線中的峰值溫度過高，可能會使元件過熱損壞；而峰值溫度過低，則可能會造成錫膏熔化不充分，出現虛焊現象，因此在回流焊接首件檢驗中，必須對溫度曲線進行嚴格驗證，確保其符合工藝要求。

⑤ 電氣性能測試

在完成上述外觀和物理特性的檢驗后，還需要對SMT貼片加工的首件產品進行電氣性能測試，以驗證產品是否滿足設計要求和電氣性能指標。

1. 開路和短路測試：使用專業的電氣測試設備，如飛針測試機或ICT（在線測試）設備，對PCB板進行開路和短路測試。通過在PCB板的測試點上施加一定的電壓或電流信號，檢測電路中是否存在開路（斷路）或短路現象。

開路測試主要是檢查電路中是否有線路斷開，導致電流無法正常流通；而短路測試則是檢測不同線路之間是否存在不應有的導通，造成電流異常流動，如在測試一款平板電腦主板時，發現某一電路線路存在開路問題，經過進一步檢查，是由于元件貼裝過程中引腳與焊盤未焊接牢固導致的。

如果在生產過程中未能及時發現這個問題，該平板電腦在使用時可能會出現相應功能模塊無法正常工作的情況。短路問題同樣嚴重，可能會導致電路燒毀、元件損壞等故障，因此開路和短路測試是電氣性能測試中最基本、也是最重要的測試項目之一。

2. 功能測試：根據產品的設計功能要求，對首件產品進行全面的功能測試。這可能包括對產品的各種輸入輸出接口、通信功能、數據處理能力等方面的測試，如對于一款智能手機，功能測試可能包括對屏幕顯示效果、觸摸靈敏度、攝像頭拍照功能、通話質量、無線網絡連接等功能的測試。通過模擬實際使用場景，檢查產品是否能夠正常實現各項功能，并且性能指標是否符合設計要求。

在功能測試過程中，如果發現產品存在功能異常或性能不達標等問題，需要及時分析原因，找出問題所在。這可能涉及到元件質量問題、貼裝工藝問題、焊接質量問題或者是PCB板設計缺陷等，如在測試一款智能音箱時，發現其藍牙連接不穩定，經過排查，是由于藍牙模塊的焊接質量不佳，導致信號傳輸受到干擾。通過及時解決這個問題，確保了后續批量生產的智能音箱能夠具有良好的藍牙連接性能。

3. 參數測試：對于一些對電氣參數有嚴格要求的產品，還需要進行參數測試，如測試電路中的電阻值、電容值、電感值、電壓、電流、頻率等參數，確保其在設計規定的公差范圍內。使用專業的參數測試儀器，如萬用表、LCR測試儀、示波器等進行測試。

如在生產一款電源適配器時，需要對其輸出電壓、電流等參數進行精確測試，確保輸出的電壓和電流穩定在規定的范圍內，以滿足負載設備的正常工作需求。如果電源適配器的輸出參數偏差過大，可能會對負載設備造成損壞，甚至引發安全事故，因此參數測試對于保障產品的電氣性能和安全性具有重要意義。

二、產前準備：用“標準化清單”筑牢首件檢驗地基

首件檢驗的質量，70%取決于產前準備的充分性。在SMT貼片加工中，產前準備不是簡單的“設備開機”，而是一場涉及技術、物料、設備的系統性協同。

① 技術文件“三核對”

首件檢驗的第一步，是對技術文件的精準校驗。SMT貼片加工的核心技術文件包括BOM（物料清單）、Gerber（線路板文件）、工藝規程（SOP）三大類，任何一份文件的誤差都可能導致批量性質量問題。

1. BOM核對：需重點確認物料型號、封裝規格、品牌版本是否與設計要求一致，如某消費電子客戶曾因BOM中“0402電容”誤寫為“0603”，導致首件貼裝后出現電氣短路；

2. Gerber核對：需通過CAM軟件檢查線路層、阻焊層、絲印層的開窗尺寸、焊盤間距是否符合SMT貼片加工要求（如鋼網開口需比焊盤大10%-15%，避免錫膏印刷不足）；

3. 工藝規程核對：需確認印刷參數（錫膏厚度、刮刀壓力）、貼裝精度（貼片機吸嘴選型、貼裝壓力）、回流焊溫區曲線（升溫速率、峰值溫度）等關鍵工藝點是否明確。

4. 某頭部SMT代工廠的實踐顯示，建立“技術文件核對清單”（含32項必檢項），可將因文件錯誤導致的返工率降低90%以上。

② 物料“三查”管理

SMT貼片加工的物料質量直接影響首件良率。來料檢驗（IQC）雖已完成，但首件檢驗階段仍需進行二次確認：

1. 查規格：核對元件的批次號、生產日期是否與BOM一致，重點檢查IC芯片的RoHS標識、被動元件的耐溫等級；

2. 查外觀：目檢元件是否有引腳氧化、變形、破損（如QFP引腳共面度需≤0.1mm）；

3. 查性能：對關鍵元件（如高頻晶振、高精度電阻）進行抽樣測試，確保其電氣參數符合設計要求。

2024年某新能源電池保護板生產企業因忽略“0201電阻的焊端氧化”問題，導致首件回流焊后出現虛焊，最終通過物料二次排查才鎖定根源。這提醒我們：物料管理需貫穿SMT貼片加工全流程，首件階段更需“小題大做”。

③ 設備與人員的“雙確認”

SMT貼片加工的精度依賴于設備的穩定性與人員的操作規范性。首件檢驗前，需完成兩項關鍵確認：

1. 設備狀態確認：貼片機的精度校準（如X/Y軸重復精度需≤±0.03mm）、鋼網的張力測試（需≥30N/cm）、回流焊爐的溫度均勻性測試（各溫區溫差≤±2℃）；

2. 人員資質確認：操作員工需持有SMT貼片加工上崗證，檢驗員需熟悉AQL抽樣標準（通常首件檢驗采用全檢+重點抽檢）。

某電子代工廠曾因貼片機未完成每日精度校準，導致首件貼裝偏移量超標，最終延誤交貨期3天。這一案例印證：設備與人員的“雙確認”，是SMT貼片加工首件檢驗的“隱形門檻”。

三、多維度檢測：用“工具組合”揪出隱藏缺陷

首件檢驗的核心目標是“發現并解決所有潛在缺陷”。SMT貼片加工的缺陷類型多達上百種（如虛焊、連錫、偏移、立碑、空洞等），單一檢測工具難以覆蓋所有場景，需通過“AOI+X-Ray+人工目檢”的組合拳，實現全維度覆蓋。

① AOI光學檢測：快速篩查“表面缺陷”

AOI（自動光學檢測）是SMT貼片加工首件檢驗的“第一道檢測關”，通過高分辨率相機與圖像算法，可快速識別以下缺陷：

1. 貼裝缺陷：元件偏移（X/Y方向偏差＞±0.1mm）、反向（IC引腳方向錯誤）、漏貼（元件未貼裝）；

2. 印刷缺陷：錫膏不足（面積＜80%）、錫膏過多（連錫風險）、錫膏塌陷（高度＜0.1mm）；

3. 外觀缺陷：元件破損（如電容引腳斷裂）、絲印模糊（無法識別型號）。

4. 某消費電子代工廠的統計顯示，AOI檢測可將首件檢驗效率提升50%，但需注意：AOI對“隱性缺陷”（如微裂紋、虛焊）的識別能力有限，需結合其他工具補充檢測。

② X-Ray無損檢測：穿透式“內部體檢”

對于BGA、QFN等隱藏焊點的元件，X-Ray檢測是SMT貼片加工首件檢驗的“必選項”。通過X射線穿透PCB板，可直觀觀察：

1. 焊點形態：球數是否符合設計（如BGA需100%球數）、焊球間距是否均勻（標準≥0.2mm）；

2. 焊接質量：空洞率（需≤15%）、虛焊（焊球與焊盤分離）、橋接（相鄰焊球短路）；

3. 內部損傷：PCB內層線路斷裂、元件內部裂紋（如陶瓷電容）。

4. 2024年某工業控制板生產企業通過X-Ray檢測發現，某BGA封裝的MCU芯片存在12個空洞率超標的焊點（最高達35%），若流入量產將導致設備在高溫環境下頻繁死機。這印證：X-Ray檢測是SMT貼片加工首件檢驗的“質量透視鏡”。

③ 人工目檢：經驗驅動的“終極把關”

盡管自動化檢測技術不斷進步，人工目檢仍是SMT貼片加工首件檢驗的重要補充。經驗豐富的檢驗員可通過以下方式發現問題：

1. 極性標識：檢查二極管、電解電容、IC芯片的極性是否與絲印一致（如二極管的陰極標記）；

2. 機械應力：觀察PCB板是否有變形（平面度偏差＞0.5mm）、元件是否有引腳變形（如QFP引腳共面度超標）；

3. 特殊工藝：針對沉金板、厚銅板等特殊PCB，檢查焊盤表面是否有氧化（金層發暗）、銅厚是否符合要求。

4. 某軍工電子企業的案例顯示，人工目檢曾發現某高頻板焊盤的微裂紋（X-Ray未檢出），避免了因焊點疲勞斷裂導致的設備故障。這說明：SMT貼片加工的首件檢驗，需“人機協同”，而非完全依賴自動化。

四、數據記錄：用“數字基因”構建質量追溯體系

在2025年的智能制造背景下，SMT貼片加工的首件檢驗已從“人工記錄”升級為“數字孿生”。通過MES（制造執行系統）與工業大數據的融合，首件檢驗的每一個數據都將成為質量追溯的“數字基因”。

① 全流程數據采集

首件檢驗的每個環節需實現數據自動采集：

1. 工藝參數：錫膏印刷的厚度（SPI檢測）、貼裝的壓力（貼片機傳感器）、回流焊的溫度曲線（爐溫測試儀）；

2. 檢測結果：AOI的缺陷坐標與類型、X-Ray的焊點空洞率、人工目檢的問題描述；

3. 環境數據：車間的溫濕度（影響錫膏活性）、潔凈度（影響元件污染）。

4. 某智能SMT代工廠的實踐顯示，全流程數據采集可使首件檢驗報告的生成時間從2小時縮短至15分鐘，且數據可追溯性提升80%。

② 異常數據的“根因分析”

首件檢驗中發現的異常數據，需通過“5Why法”進行根因分析：

1. 問題現象：某0402電阻虛焊；

2. 第一次追問：為什么虛焊？→ 錫膏未完全熔化；

3. 第二次追問：為什么未熔化？→ 回流焊峰值溫度不足；

4. 第三次追問：為什么峰值溫度不足？→ 爐溫傳感器校準失效；

5. 根本原因：爐溫校準流程缺失。

6. 通過這種層層遞進的分析，可避免同類問題重復發生。某電子制造企業的統計顯示，首件檢驗數據的根因分析可使批量缺陷率降低60%。

③ 數據驅動的工藝優化

首件檢驗的歷史數據可形成企業的“工藝知識庫”，如通過分析不同BGA封裝的回流焊溫度曲線，可總結出“小尺寸BGA需降低峰值溫度2-3℃”的經驗；通過對比不同錫膏品牌的SPI檢測數據，可選擇更適合高頻板的免清洗錫膏。某頭部SMT代工廠的工藝知識庫已累計10萬條數據，新品首件檢驗周期可縮短30%。

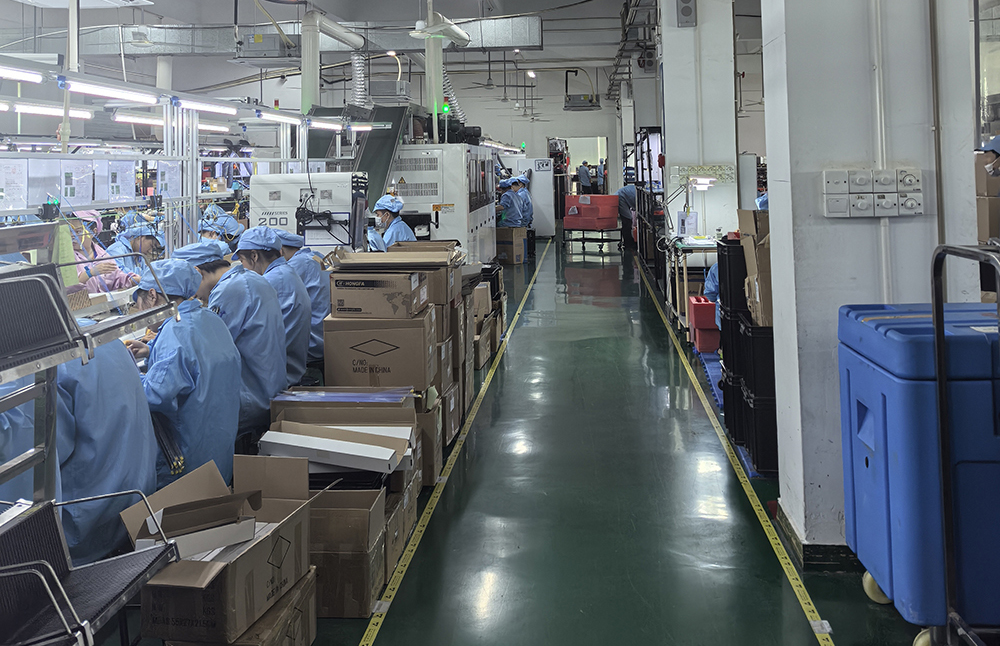

smt貼片加工首件圖

五、異常處理：用“快速響應”阻斷風險擴散

首件檢驗中發現異常時，需遵循“停線-隔離-分析-糾正”的八字方針，避免批量性質量問題擴散。

1. 停線：切斷風險傳播鏈

一旦發現影響產品功能的嚴重缺陷（如BGA虛焊、短路），需立即停線。某手機PCB板代工廠曾因未及時停線，導致500片PCB板流入量產，最終返工損失超50萬元。這提醒我們：SMT貼片加工的首件異常處理，“快”比“準”更重要。

2. 隔離：防止缺陷混入量產

對首件異常的PCB板、在制品、物料需進行物理隔離，并標注“異常品”標識。某汽車電子企業通過建立“異常品專用周轉箱”，將混料風險降低95%。

3. 糾正：從“救火”到“預防”

異常處理的最終目標是“預防再發生”，如若首件中發現錫膏印刷偏移，需檢查鋼網張力、貼片機精度，并更新《鋼網管理規范》；若因物料來料不良導致缺陷，需與供應商簽訂質量保證協議，并增加來料抽檢比例。某電子制造企業的“異常處理跟蹤表”顯示，90%的重復缺陷可通過糾正措施杜絕。

六、首件檢驗結果處理與反饋

首件檢驗完成后，需要對檢驗結果進行及時、準確的處理，并將相關信息進行有效反饋，這是SMT貼片加工首件檢驗工作閉環的重要組成部分，對于持續改進生產質量、優化生產流程具有重要意義。

1. 檢驗結果判定：首件檢驗人員根據檢驗過程中收集到的各項數據和觀察到的情況，依據相關的質量標準和工藝要求，對首件產品的質量做出明確判定。判定結果通常分為合格、不合格和返工后合格三種情況。如果首件產品的各項指標均符合質量標準和工藝要求，則判定為合格，可按照該首件對應的生產工藝參數和操作方法進行批量生產。

如果首件產品存在嚴重的質量缺陷，如大量元件貼裝錯誤、短路、開路等，無法通過返工修復或返工成本過高，則判定為不合格，需要停止生產，分析原因并采取相應的糾正措施后，重新進行首件生產和檢驗。對于存在一些輕微質量缺陷，但可以通過返工修復的首件產品，在進行返工處理后，重新進行檢驗，若檢驗合格，則可判定為返工后合格，同樣可以作為批量生產的依據。

2. 不合格品處理：對于判定為不合格的首件產品，要按照企業的不合格品處理流程進行處理。首先對不合格品進行標識和隔離，防止其與合格品混淆，避免誤用，然后組織相關人員（如工藝工程師、質量工程師、生產操作人員等）對不合格原因進行深入分析。

分析過程中要結合首件檢驗的各項數據和記錄，查找問題的根源，如若首件產品出現大量虛焊現象，可能是由于回流焊接溫度曲線設置不合理、錫膏質量問題或元件引腳氧化等原因引起的。

找到問題根源后制定相應的糾正措施，并組織實施。糾正措施實施后需要重新生產首件產品，并進行檢驗，直至首件產品合格為止，同時要對不合格品的處理過程進行詳細記錄，包括不合格現象、原因分析、糾正措施、處理結果等，為后續的質量追溯和改進提供依據。

3. 檢驗記錄與報告：首件檢驗過程中，檢驗人員要認真、準確地記錄各項檢驗數據和結果，包括生產文件審核情況、物料確認情況、設備狀態檢查情況、各工序檢驗的具體數據（如錫膏印刷厚度、元件貼裝偏移量、焊點尺寸等）、電氣性能測試結果等。檢驗記錄要清晰、完整、規范，具有可追溯性。

檢驗完成后根據檢驗記錄編制首件檢驗報告。首件檢驗報告應包括首件產品的基本信息（如產品型號、批次號、生產時間等）、檢驗項目、檢驗數據、檢驗結果判定、不合格項及處理情況等內容。首件檢驗報告要及時提交給相關部門（如生產部門、質量部門、技術部門等），作為生產安排、質量控制和技術改進的重要依據。

4. 信息反饋與持續改進：將首件檢驗過程中發現的問題、檢驗結果等信息及時反饋給相關部門和人員，是實現持續改進的重要環節。

4.1 對于生產文件中存在的錯誤或不完善之處，反饋給技術部門進行修正和完善。

4.2 對于物料質量問題，反饋給采購部門和供應商，要求其采取措施改進物料質量。

4.3 對于設備狀態問題，反饋給設備管理部門進行維修和保養。

4.4 對于工藝參數設置不合理等問題，反饋給工藝部門進行優化和調整。

相關部門在收到反饋信息后，要及時組織研究，制定改進措施，并跟蹤措施的實施效果。通過不斷地收集、分析和反饋首件檢驗信息，持續改進生產過程中的各個環節，不斷提高SMT貼片加工的產品質量和生產效率。

七、首件檢驗的注意事項

在SMT貼片加工首件檢驗過程中，還需要注意以下幾點，以確保檢驗工作的有效性和準確性。

1. 檢驗人員資質：首件檢驗工作對檢驗人員的專業素質和技能要求較高。檢驗人員需要熟悉SMT貼片加工的工藝流程、質量標準和檢驗方法，具備一定的電子電路知識和實踐經驗，能夠熟練操作各種檢驗設備和工具，因此企業要加強對檢驗人員的培訓和考核，確保其具備相應的資質和能力，同時檢驗人員要保持高度的責任心和嚴謹?shù)墓ぷ鲬B(tài)度，認真對待每一項檢驗工作，避免因疏忽大意而導致漏檢、誤檢等情況的發生。

2. 檢驗設備的校準與維護：檢驗設備的準確性和可靠性是保證檢驗結果準確的基礎。企業要建立完善的檢驗設備校準和維護制度，定期對檢驗設備（如錫膏測厚儀、顯微鏡、AOI設備、電氣測試設備等）進行校準和維護。校準要按照相關的標準和規范進行，確保設備的測量精度符合要求。維護工作包括設備的清潔、潤滑、零部件更換等，以保證設備的正常運行。對于校準不合格或出現故障的設備，要及時進行維修或報廢，避免使用不合格的設備進行檢驗工作。

3. 檢驗環境控制：SMT貼片加工首件檢驗的環境條件也會對檢驗結果產生一定的影響。檢驗環境應保持清潔、干燥、通風良好，溫度和濕度應控制在適當?shù)姆秶鷥龋ㄍǔ囟葹?span style="font-size: 16px; font-family: Calibri;">20 - 26℃，相對濕度為40% - 60%）。溫度和濕度過高或過低，都可能影響檢驗設備的性能和物料的質量，如濕度過高可能會導致PCB板和元件受潮，影響焊接質量；溫度過高可能會使錫膏的性能發生變化，此外檢驗環境中應避免有強烈的振動、電磁干擾等，以確保檢驗工作的正常進行。

4. 檢驗的及時性：首件檢驗要在批量生產開始前及時進行，以便及時發現和解決問題。如果首件檢驗不及時，可能會導致批量生產已經開始后才發現質量問題，從而造成更大的損失，因此生產部門要合理安排生產計劃，確保首件產品能夠及時生產出來并進行檢驗。檢驗部門要提高工作效率，在收到首件產品后，盡快完成檢驗工作，并及時反饋檢驗結果。

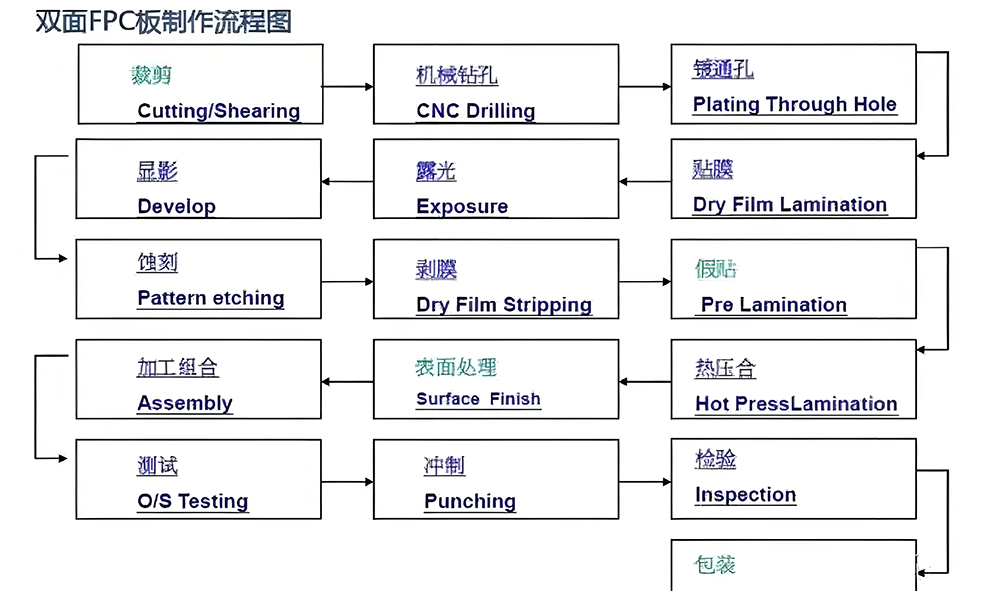

smt貼片加工首件檢驗圖

八、首件檢驗在SMT貼片加工中的未來發展趨勢

1. 自動化檢驗技術的廣泛應用：目前，雖然首件檢驗中已經采用了一些自動化檢驗設備（如AOI設備、在線測試設備等），但部分檢驗環節仍然依賴人工操作，存在效率低、主觀性強等問題，如基于深度學習的圖像識別系統可以自動識別元件的型號、極性、貼裝位置等信息，并與標準數據進行對比，實現快速、準確的檢驗。自動化檢驗技術的應用將大大提高首件檢驗的效率和準確性，降低人工成本。

2. 數字化與信息化管理：在SMT貼片加工過程中，會產生大量的生產數據和檢驗數據，通過建立數字化、信息化的管理系統，可以對這些數據進行實時采集、分析和管理。首件檢驗數據可以與生產計劃、物料管理、設備管理等系統進行集成，實現信息的共享和協同。

如首件檢驗中發現的物料問題可以及時反饋給物料管理系統，以便及時調整物料采購和庫存；檢驗中發現的工藝參數問題可以反饋給工藝管理系統，進行工藝參數的優化。數字化與信息化管理將提高首件檢驗工作的智能化水平，為企業的決策提供更有力的數據支持。

3. 預防性檢驗理念的強化：傳統的首件檢驗主要是在生產要素發生變化后對首件產品進行檢驗，屬于事后檢驗，通過對生產過程中的各種潛在風險進行分析和評估，提前采取預防措施，避免質量問題的發生，如通過對設備的運行狀態進行實時監測和分析，預測設備可能出現的故障，并提前進行維護和保養。

通過對物料的質量波動進行分析，提前采取控制措施，確保物料質量的穩定性。預防性檢驗理念的強化將使首件檢驗工作從被動應對轉變?yōu)橹鲃宇A防，進一步提高SMT貼片加工的產品質量。

九、首件檢驗的重要意義

首件檢驗即在SMT貼片加工過程中，當生產要素（如設備、工裝、工藝、物料等）發生變化后，對生產出來的第一件或第一批產品進行全面、細致的檢驗。其重要性不言而喻。一方面首件檢驗是對整個生產準備工作的一次全面驗證。

在SMT貼片加工開始前，雖然對設備調試、物料準備、工藝參數設定等環節進行了充分準備，但實際生產中可能會出現各種意想不到的問題。通過首件檢驗，可以及時發現并糾正這些潛在問題，避免批量性質量問題的產生，從而降低生產成本，提高生產效率。

另一方面首件檢驗結果是后續批量生產的重要參考依據。符合質量標準的首件產品，其對應的生產工藝參數、操作方法等將被確定為批量生產的標準，確保后續產品質量的一致性和穩定性，如在某電子產品生產企業中。

由于對首件檢驗環節不夠重視，未及時發現貼片設備的輕微偏移問題，導致后續批量生產的產品中出現大量元件貼裝位置偏差的質量問題，不僅造成了原材料的浪費，還延誤了產品交付時間，給企業帶來了巨大的經濟損失，因此無論是從保障產品質量，還是從提高企業經濟效益的角度來看，首件檢驗都具有不可替代的重要作用。

SMT貼片加工首件檢驗是確保電子制造質量的關鍵環節，其步驟包括生產前準備工作檢查、錫膏印刷首件檢驗、元件貼裝首件檢驗、回流焊接首件檢驗、電氣性能測試以及檢驗結果處理與反饋等。在首件檢驗過程中，要注意檢驗人員資質、檢驗設備的校準與維護、檢驗環境控制以及檢驗的及時性等事項。

十、從首件到量產：用“質量閉環”護航產品交付

首件檢驗的結束，不是質量控制的終點，而是量產質量閉環的起點。SMT貼片加工企業需建立“首件檢驗-過程巡檢-成品終檢”的全流程質量控制體系：

1. 過程巡檢：每2小時對量產線進行抽檢（如檢查貼裝偏移量、錫膏厚度），確保工藝穩定性；

2. 成品終檢：對批量生產的PCB板進行100%功能測試（如ICT測試、FCT測試），并與首件檢測數據進行對比；

3. 持續改進：每月召開質量分析會，總結首件檢驗與量產過程中的問題，制定下月質量目標（如將良率從98%提升至98.5%）。

某消費電子龍頭企業的實踐顯示，通過“首件-過程-成品”的質量閉環，其SMT貼片加工的批次良率穩定在99.2%以上，客戶投訴率下降70%。

十一、首件檢驗，是SMT貼片加工的“質量生命線”

在電子制造行業從“規模擴張”轉向“質量制勝”的今天，SMT貼片加工的首件檢驗已不再是“可選環節”，而是“必選項”。從產前準備的標準化清單，到首件制作的全流程復制；從多維度檢測的工具組合，到數據驅動的工藝優化；從異常處理的快速響應，到量產質量的閉環管理，每一個步驟都在詮釋一個真理：首件檢驗的質量，決定了SMT貼片加工的高度。

如果您正在尋找一家“首件檢驗嚴謹、質量管控嚴格”的深圳SMT貼片加工服務商，百千成電子值得信賴。作為深耕電子制造行業15年的國家高新技術企業，百千成擁有10萬級無塵車間、全自動SMT生產線（雅馬哈、西門子貼片機）、AOI+X-Ray全檢設備，以及完善的首件檢驗流程（覆蓋從資料核對到量產跟蹤的全環節）。

至今百千成已為300+客戶提供SMT貼片加工服務，涵蓋消費電子、汽車電子、醫療設備等領域，首件檢驗一次性通過率達99.5%，客戶滿意度連續5年保持在98%以上。

無論您是需要小批量試產還是大規模量產，百千成都能以專業的首件檢驗能力、嚴格的質量管控體系，為您的產品交付保駕護航。立即聯系我們，讓我們用“零缺陷”的首件檢驗，為您的電子制造之路奠定堅實基礎！
